6-osiowy robot spawalniczy Robot spawalniczy Mag Tig Mig ze źródłem spawania DM350
Szczegóły Produktu:
| Miejsce pochodzenia: | Szanghai Chiny |
| Nazwa handlowa: | OTC |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | Robot do spawania łukowego FD-V8 6-osiowy robot spawalniczy mag tig mig do OTC z pakietem źródeł spa |
| Możliwość Supply: | 20 zestawów/zestawów na miesiąc |
|
Szczegóły informacji |
|||
| Stan: | Nowy | Typ maszyny: | Robot spawalniczy |
|---|---|---|---|
| Obowiązujące branże: | Hotele, sklepy odzieżowe, sklepy z materiałami budowlanymi, warsztaty napraw maszyn, zakłady produkc | Lokalizacja salonu: | Żaden |
| Kontrola wychodząca wideo: | Pod warunkiem, że | Raport z testu maszyn: | Pod warunkiem, że |
| Typ marketingowy: | Zwykły produkt | Gwarancja podstawowych komponentów: | 1 rok |
| Podstawowe komponenty: | PLC, zbiornik ciśnieniowy, przekładnia | Gwarancja: | 1 rok |
| Kluczowe punkty sprzedaży: | Znana marka PLC | Waga (kg): | 321 |
| Napięcie: | 200-600 V | Aktualny: | 40 |
| Znamionowy cykl pracy: | 60% | Stosowanie: | spawanie, do spawania |
| Zapewniona obsługa posprzedażna: | FD-V8 6-osiowe ramię robota spawalniczego r OTC | Rodzaj: | robot |
| Model: | FD-V8 | Zasięg: | 3508mm |
| Ładunek: | 4kg | Powtarzalność pozycji RP (mm): | 0,08 |
| Osie: | 7 | Nazwa produktu: | Robot spawalniczy OTC |
| Waga: | 321kg | Port: | Szanghaj |
| High Light: | 6-osiowy używany robot spawalniczy,OTC Używany robot do spawania łukowego,4 kg ładowność Używany robot spawalniczy |
||
opis produktu

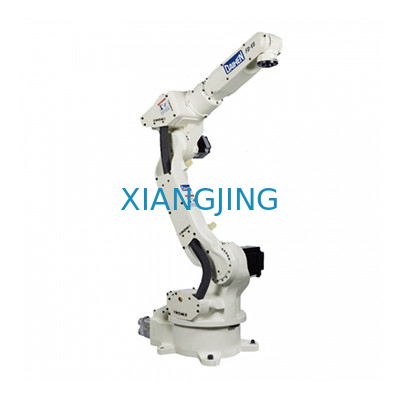

Używany robot do spawania łukowego FD-V8 6-osiowy robot spawalniczy mag tig mig do OTC ze źródłem spawalniczym DM350
Funkcja:
- Ze względu na największe prędkości w branży skracają się czasy cykli.
- Odchudzone dolne ramię i zmniejszony promień obrotu
- Unikanie kolizji z przyrządami lub przedmiotami obrabianymi.
- Wszystkie kable wymagane do spawania synchronicznego są również wbudowane w dolne ramię.
| Specyfikacja | Wartość |
|---|---|
| Liczba osi | 6 |
| Maksymalna ładowność | 8 kg |
| Powtarzalność pozycyjna | ± 0,08 mm |
| Pojemność dysku | 3016 W |
| Zakres roboczy, ramię, J1 (obrót) | ± 170° (± 50°) |
| Zakres roboczy, ramię, J2 (ramię dolne) | - 155° do + 90° |
| Zakres roboczy, ramię, J3 (górne ramię) | - 170° do + 190° |
| Zakres roboczy, nadgarstek, J4 (huśtawka) | ± 180° |
| Zakres roboczy, nadgarstek, J5 (zginanie) | - 50° do + 230° |
| Zakres roboczy, nadgarstek, J6 (Twist) | ± 360° |
| Maksymalna prędkość, ramię, J1 (obrót) | 4,19 rad/s (240°/s) (3,32 rad/s (190°/s) |
| Prędkość maksymalna, ramię, J2 (ramię dolne) | 4,19 rad/s (240°/s) |
| Maksymalna prędkość, ramię, J3 (górne ramię) | 4.01 rad/s (230°/s) |
| Maksymalna prędkość, nadgarstek, J4 (huśtawka) | 7,50 rad/s (430°/s) |
| Maksymalna prędkość, nadgarstek, J5 (zginanie) | 7,50 rad/s (430°/s) |
| Maksymalna prędkość, nadgarstek, J6 (skręt) | 11,00 rad/s (630°/s) |
| Obciążenie nadgarstka, dopuszczalny moment, J4 (Swing) | 17,6 N*m |
| Obciążenie nadgarstka, dopuszczalny moment, J5 (zginanie) | 17,6 N*m |
| Obciążenie nadgarstka, dopuszczalny moment, J6 (skręt) | 7,8 N*m |
| Obciążenie nadgarstka, dopuszczalny moment bezwładności, J4 (Swing) | 0,43 kg*m² |
| Obciążenie nadgarstka, dopuszczalny moment bezwładności, J5 (zginanie) | 0,43 kg*m² |
| Obciążenie nadgarstka, dopuszczalny moment bezwładności, J6 (skręt) | 0,09 kg*m² |
| Przekrój pracy ramienia | 3,11 m² x 340° |
| Warunki otoczenia | 0 ~ 45 ° C, 20 ~ 80% RH (bez kondensacji) |
| Masa | 140 kg |
| Ładowność ramienia górnego | 10 kg |
| Typ instalacji | Podłoga / Sufit / Ściana |
| Kolor farby | Biały (notacja Munsella 10GY 9/1) |
Nasz 6-osiowy robot FD-V8 jest odpowiedni do spawania łukowego i TIG, cięcia plazmą powietrzną i przenoszenia materiałów.
MANIPULATOR ROBOTA
• Oferuje szeroki zakres roboczy z niezależnie przegubowym ramieniem
• Bezproblemowe połączenie cyfrowe ze wszystkimi zasilaczami spawalniczymi marki OTC DAIHEN
• Ulepszona kontrola tłumienia drgań zapewnia płynny ruch robota
• Wbudowany mechaniczny czujnik wstrząsów do spawania łukowego
• Technologia z jednego źródła – wszystkie komponenty są produkowane przez OTC Daihen
• Wysoce wszechstronna konstrukcja obsługuje wiele zastosowań
STEROWNIK ROBOTA FD11
• Otwarta architektura oparta na systemie Windows XP
• Duża pojemność pamięci i 40 wejściowych / 40 wyjściowych sygnałów sterujących
• Zaawansowane funkcje PLC umożliwiają edycję schematów drabinkowych bezpośrednio z panelu programowania
• Możliwości sieciowe – łączy się z połączeniami Ethernet, DeviceNet i PROFIBUS (może wymagać dodatkowego sprzętu)
ZAWIESZKA NAUCZYĆ
• Wyświetlacze ikon pomagają w szybkim i łatwym nauczaniu
• kolorowy ekran 640×480 VGA z podświetleniem LED 65536 kolorowy wyświetlacz
• 3-pozycyjny włącznik zapewnia większe bezpieczeństwo
• Funkcja wielu ekranów pozwala użytkownikowi oglądać do 4 ekranów jednocześnie
• Funkcja pomocy ekranowej z pełną instrukcją obsługi
• Standardowy ekran dotykowy z obsługą pokrętła jog
