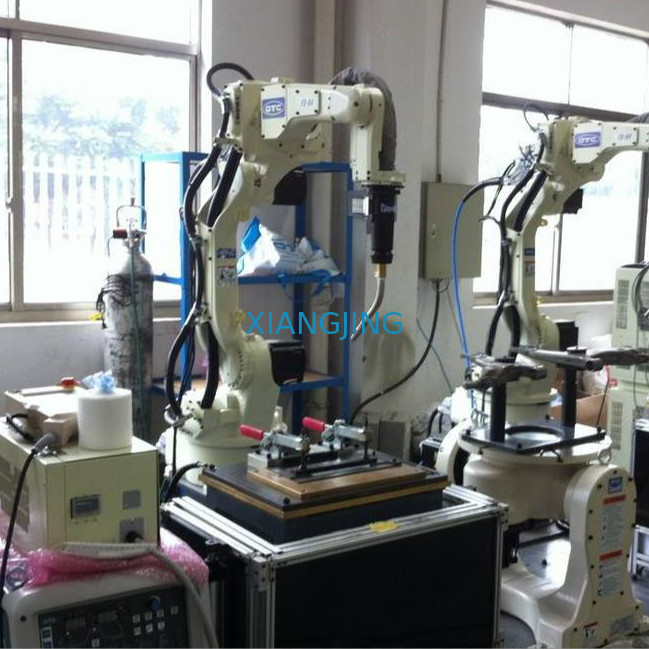

FD-B4LS Używane zrobotyzowane ramiona spawalnicze o ładowności 10 kg
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | OTC |
| Orzecznictwo: | CE |
| Numer modelu: | FD-B4LS |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | JEDEN robot przemysłowy FD-V6S jako sprzęt spawalniczy OTC z 7-osiowym ramieniem robota Zrobotyzowan |
| Czas dostawy: | 6-8 dni roboczych |
| Zasady płatności: | L/C, D/A, D/P, T/T |
| Możliwość Supply: | 999 zestawów/miesiąc |
|
Szczegóły informacji |
|||
| Nazwa: | Używane zrobotyzowane ramiona spawalnicze FD-B4LS | Marka: | OTC |
|---|---|---|---|
| Model: | FD-B4LS | Rok produkcji: | 2000-2015 |
| Warranty: | 3 month | Zasięg: | 2008cm |
| Ładunek: | 10 kg | Powtarzalność: | 0,08 mm |
| Oś: | 6 | ||
| High Light: | Używane zrobotyzowane ramiona spawalnicze,FD-B4LS Używany robot ABB,zrobotyzowane ramiona spawalnicze ABB |
||
opis produktu
zrobotyzowane ramiona spawalnicze FD-B4LS 7-osiowy robot spawalniczy rozszerza zasięg współpracujących ramion robotów spawalniczych B4S dla OTC
| Specyfikacja | Wartość |
|---|---|
| Liczba osi | 7 |
| Maksymalna ładowność | 4 kg |
| Powtarzalność pozycji | +/- 0,08 mm (Uwaga 1) |
| Zasięg poziomy | 2008 mm |
| Zasięg w pionie | 3508 mm |
| Pojemność dysku | 5650 W |
| Zakres roboczy, ramię, J1 (obrót) | +/- 170° |
| Zakres roboczy, ramię, J2 (dolne ramię) | -145°~ +70° |
| Zakres roboczy, ramię, J3 (górne ramię) | -170°~ +154° |
| Zakres roboczy, nadgarstek, J4 (swing) | +/- 155° |
| Zakres roboczy, nadgarstek, J5 (zginanie) | -45°~ +225°(Uwaga 2) |
| Zakres roboczy, nadgarstek, J6 (skręt) | +/- 205° (Uwaga 2) |
| Maksymalna prędkość, ramię, J1 (obrót) | 3,40 rad/s {195°/s} |
| Maksymalna prędkość, ramię, J2 (dolne ramię) | 3,49 rad/s {200°/s} |
| Maksymalna prędkość, ramię, J3 (górne ramię) | 3,49 rad/s {200°/s} |
| Maksymalna prędkość, nadgarstek, J4 (zamach) | 7,33 rad/s {420°/s} |
| Maksymalna prędkość, nadgarstek, J5 (zginanie) | 7,33 rad/s {420°/s} |
| Maksymalna prędkość, nadgarstek, J6 (skręt) | 10,5 rad/s {600°/s} |
| Obciążenie nadgarstka, dopuszczalny moment, J4 (zamach) | 10,1 N*m |
| Obciążenie nadgarstka, dopuszczalny moment, J5 (zginanie) | 10,1 N*m |
| Obciążenie nadgarstka, dopuszczalny moment, J6 (skręcenie) | 2,94 N*m |
| Obciążenie nadgarstka, dopuszczalny moment bezwładności, J4 (huśtawka) | 0,38kg*m^2 |
| Obciążenie nadgarstka, dopuszczalny moment bezwładności, J5 (zginanie) | 0,38kg *m^2 |
| Obciążenie nadgarstka, dopuszczalny moment bezwładności, J6 (skręcenie) | 0,03kg *m^2 |
| Pole przekroju poprzecznego ramienia | 5,28 m^2 x 340° |
| Warunki środowiska | 0 ~ 45°C, 20 ~ 80 %RH (bez kondensacji) |
| Masa | 321 kg |
| Ładowność ramienia | 10 kg (Uwaga 3) |
| Typ instalacji | Rodzaj podłogi |
| Kolor farby | Biały (Munsell 10GY9/1) |
Nasz 7-osiowy robot spawalniczy FD-B4LS zwiększa zasięg naszego modelu robota B4S, a jednocześnie zawiera tę samą konstrukcję z ramieniem przelotowym, spełniającą wysokie wymagania spawalnicze lub oszczędność miejsca.Ten robot o dużym zasięgu (L) doskonale nadaje się do większych, odległych lub wielu stref spawania.
Kliknij tutaj, aby pobrać więcej informacji.
MANIPULATOR ROBOTA SPAWALNICZEGO
• Obrót 7. osi umożliwia uniknięcie kolizji bez zmiany pozycji i/lub położenia narzędzia na końcu ramienia
• Przez cały czas utrzymuje optymalny kąt i ustawienie końcówki ramienia, co skutkuje lepszą jakością spawania i łatwością programowania
• Oferuje szeroki zakres roboczy z niezależnie przegubowym ramieniem
• Bezproblemowe połączenie cyfrowe ze wszystkimi zasilaczami spawalniczymi marki DAIHEN OTC
• Udoskonalona kontrola ograniczania drgań zapewnia płynny ruch robota
• Wbudowany czujnik wstrząsów mechanicznych
• Technologia jednego źródła – wszystkie komponenty są produkowane przez firmę OTC Daihen.
• Wysoce wszechstronna konstrukcja obsługuje większość zastosowań spawalniczych
STEROWNIK ROBOTA FD11
• Otwarta architektura oparta na systemie Windows XP
• Duża pojemność pamięci i 40 wejść / 40 wyjść sygnałów sterujących
• Zaawansowane funkcje PLC pozwalają na edytowanie schematu drabinkowego bezpośrednio przez programator
• Możliwości sieciowe – łączy się z połączeniami Ethernet, DeviceNet i PROFIBUS (może wymagać dodatkowego sprzętu)
WISIOREK NAUKOWY
• Wyświetlane ikony pomagają w szybkim i łatwym nauczaniu
• Kolorowy ekran VGA 640×480 z podświetleniem LED 65536 kolorowych wyświetlaczy
• 3-pozycyjny włącznik zapewnia większe bezpieczeństwo
• Funkcja wielu ekranów umożliwia użytkownikowi jednoczesne oglądanie do 4 ekranów
• Funkcja pomocy ekranowej z kompletnymi instrukcjami obsługi
• Standardowy ekran dotykowy z obsługą pokrętła
