6-osiowy używany robot KAWASAKI do malowania ramienia robota dla Yaskawa Motoman
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | YASKAWA Motoman |
| Orzecznictwo: | CE |
| Numer modelu: | MPX2600 |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | <i>YASKAWA MPX2600 industrial robot arm standard packing, WG:485 KG</i> <b>Standardowe opakowanie ra |
| Możliwość Supply: | 10 sztuk / sztuk na miesiąc |
|
Szczegóły informacji |
|||
| Serwis pogwarancyjny: | Wsparcie online, Części zamienne | Obowiązujące branże: | Hotele, sklepy odzieżowe, sklepy z materiałami budowlanymi, zakłady produkcyjne, naprawy maszyn, fab |
|---|---|---|---|
| Lokalna lokalizacja usługi: | Żaden | Lokalizacja salonu: | Żaden |
| Gwarancja: | 1,5 roku, 1 rok | Stan: | Nowy |
| Zapewniona obsługa posprzedażna: | Instalacja w terenie, uruchomienie i szkolenie, Konserwacja i naprawa w terenie, Wsparcie techniczne | Nazwa produktu: | MPX2600 6-osiowe, szybkie, kompaktowe ramię robota do malowania |
| Liczba osi: | 6 | Maksymalny ładunek: | 15 KG |
| Maksymalny zasięg poziomy: | 2000mm | Maksymalny zasięg w pionie: | 3643mm |
| Powtarzalność ułożenia (ISO 9283): | ± 0,2 mm | kontroler: | DX200-FM |
| Pozycja montażowa: | Podłoga, ściana, sufit | Port: | Szanghaj |
| High Light: | Używany robot KAWASAKI,ramię robota do malowania Yaskawa Motoman,używany robot KAWASAKI 6 osi |
||
opis produktu

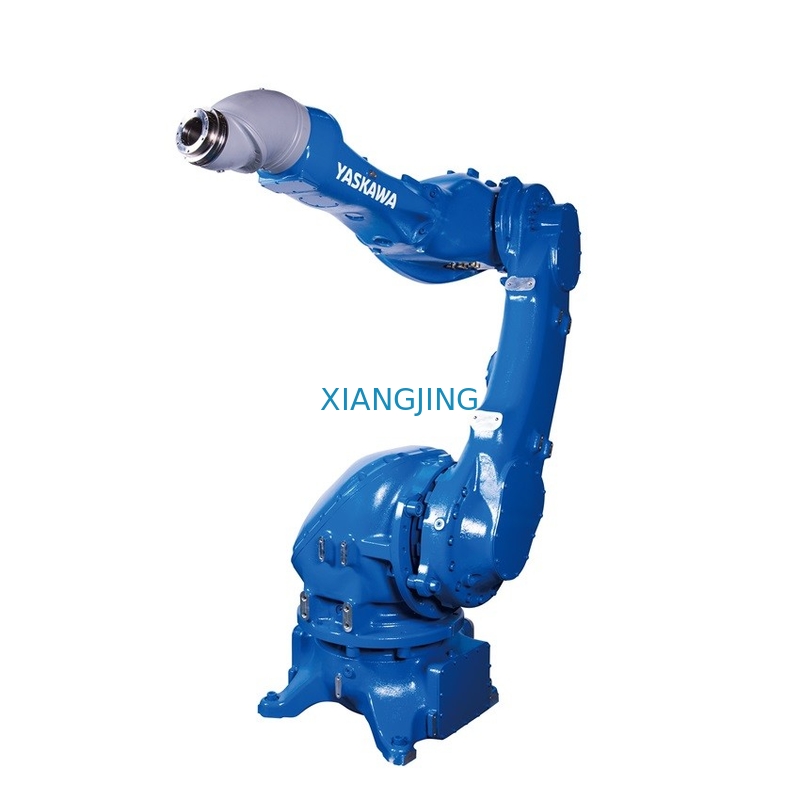

MPX2600 6-osiowe, szybkie, kompaktowe ramię robota malującego z kontrolerem DX200-FM dla Yaskawa Motoman
Główne dane techniczne:
Model: MPX2600
Maksymalny zakres poziomy: 2000mm
Maksymalny zakres pionowy: 3643 mm
Maksymalna ładowność: 15 kg
Powtarzalność ułożenia: ± 0,2 mm
Liczba osi:6
Waga: 485 kg
MPX2600 Wprowadzenie:
Jego wydrążona konstrukcja nadgarstka ma średnicę wewnętrzną 70 mm, dzięki czemu doskonale nadaje się do mocowania aplikatorów urządzeń natryskowych.
Oferuje doskonałą wydajność i tworzy gładkie, spójne wykończenie o wyjątkowej wydajności w zastosowaniach malarskich i dozujących.
Może być montowany na podłodze, ścianie lub suficie, co zapewnia elastyczność układu.
Funkcje sterownika robota lakierniczego DX200-FM koordynują pracę robota i urządzeń malarskich, w tym pistoletu natryskowego, zmieniacza koloru i pompy zębatej.Obsługuje również instrukcje sterowania pistoletem i jest kompatybilny ze standardowymi sieciami w celu podłączenia do sterowników urządzeń lakierniczych i linii produkcyjnej.
1. Duża globalna baza instalacji poparta doświadczeniem i niezawodnością firmy Yaskawa
2. Oferuje doskonałą wydajność i tworzy gładkie, spójne wykończenie z wyjątkową wydajnością w zastosowaniach malarskich i dozujących.
3. Obciążenie nadgarstka 15 kg;doskonale nadaje się do montażu różnych pistoletów lakierniczych i dużych dzwonów.
4. Opływowe, górne ramię jest wyposażone w punkty mocowania do optymalizacji prowadzenia węży.
5. Konstrukcja manipulatora umożliwia efektywne wykorzystanie przestrzeni roboczej, pozwalając na bliższe instalacje do elementów obrabianych i efektywne wykorzystanie powierzchni podłogi.
6. Factory Mutual zatwierdzone do użytku w klasie I, Div.1 niebezpieczne środowiska
7. Uniwersalna konstrukcja może być montowana na podłodze, ścianie lub suficie, co zapewnia elastyczność układu.
8. Duża średnica wydrążonego nadgarstka o średnicy 70 mm pomaga zapobiegać interferencji z farbą i rurą powietrzną.
| Specyfikacja MPX2600 | ||
| Struktura | Typ pionowego ramienia przegubowego | |
| Kontrolowana oś | 6 | |
| Payload | 15kg | |
| Zasięg w pionie | 3643mm | |
| Zasięg w poziomie | 2000mm | |
| Powtarzalność | ± 0,2 mm | |
| maksymalny zakres ruchu |
Oś S (Toczenie/Sweep) Oś L (dolne ramię) Oś U (górne ramię) (względny kąt dolnego ramienia) Oś R (rolka na nadgarstek) Oś B (zgięcie/skok/odchylenie) Oś T (nadgarstek/skręt) |
±150º (ściana ±90º) +130º/-65º +150º/-65º
±720º ±720º ±720º |
| Maksymalna prędkość | 2,0 m/s | |
| Przybliżona masa | 485 kg | |
| Hamulce | Wszystkie osie | |
| Pobór mocy | 3 kVA | |
| Dopuszczalny moment |
Oś R Oś B Oś T |
93,2N·M 58,8 N·M 19,6N·M |
| Dopuszczalny moment bezwładności |
Oś R Oś B Oś T |
3,75 kg·m2 2.225kg·m2 0,20 kg·m2 |
| Montowanie | Podłoga, ściana, sufit | |
1. Zawiera specyficzne dla aplikacji oprogramowanie do aplikacji lakierniczych.
2. Obsługuje konfiguracje sprzętu do malowania, w tym: opóźnienia wyzwalania, kalibracje powietrza i programy rozrządu zaworów.
3. Obsługuje instrukcje kontroli lakieru, takie jak uruchamianie/zatrzymywanie natryskiwania i pliki warunków malowania.
4. Obsługuje standardowe sieci (takie jak EtherNet, EtherNet IP, CC-Link i
6. DX200-FM jest dostępny z modułem bezpieczeństwa funkcjonalnego (FSU) kategorii 3 poziomu d (PLd), który obsługuje kontrolę prędkości z oceną bezpieczeństwa, oś miękką z oceną bezpieczeństwa i ograniczenie przestrzeni, a także zatrzymanie monitora z oceną bezpieczeństwa.Oprócz umożliwienia bezpiecznej pracy w mniejszych kabinach lakierniczych z sąsiednimi operacjami ręcznymi, te funkcje bezpieczeństwa mogą być:
wykorzystywane w celu obniżenia kosztów i zmniejszenia wymagań dotyczących powierzchni.
| Specyfikacja sterownika NX200-FM | ||
| Struktura | Wolnostojący, zamknięty typ | |
| Wymiar | 600(sz)X1069(wys)X520d bez transformatora | |
| Przybliżona masa | 150 kg bez transformatora | |
| System chłodzenia | Chłodzenie pośrednie | |
| Temperatura otoczenia |
Podczas pracy: 0ºC-40ºC Podczas tranzytu i przechowywania: 0ºC-40ºC |
|
| Wilgotność względna | 90% maks.bez kondensacji | |
| Podstawowe wymagania dotyczące zasilania | Opcjonalny transformator zewnętrzny umożliwia 240/480/575 VAC przy 50/60 Hz | |
| Grunt |
Rezystancja uziemienia: ≤100 omów Wymagane oddzielne podłoże |
|
| Cyfrowe we/wy | Sygnały specjalistyczne: 28 wejść i 7 wyjść Sygnały ogólne: 40 wejść i 40 wyjść (Przydział specjalny: 24 wejścia cyfrowe/0 i 4 wyjścia; Przydział ogólny: 16 wejść i 16 wyjść) Max.I/O (opcjonalnie): 4096 wejść i 4096 wyjść |
|
| Informacja zwrotna o pozycji | Przez enkoder absolutny | |
| Jednostki napędowe | Pakiety serwo do serwosilników prądu przemiennego | |
| Przyspiesz/Zwolnij | Sterowanie serwo programowe | |
| Pojemność programu |
PRACA: 200 000 kroków;10 000 instrukcji Równoczesna drabinka we/wy: 20 000 kroków |
|
| Opcje magistrali polowej |
CC Link, DeviceNet, Ethernet, EtherNetlP, EtherCAT, PROFINET |
|
| Ethernet | 10 baza T/100 baza TX | |
| Nie dopuścić | Kontrolowane zatrzymanie | |
| Bezpieczeństwo | Dwukanałowe przyciski zatrzymania awaryjnego, 3-pozycyjny włącznik, spełniają normy bezpieczeństwa ANSI/RIAR15.06-1999 i kanadyjskie | |
| Wisiorek Wym.(mm) | 169 (szer.) x 314,5 (wys.) x 50 (gł.) | |
| Masa wisiorka | 0,99 kg | |
| Przyciski odtwarzania na zawieszce | Teach, Play, Remote, Servo On, Start, Hold, Emergency Stop, Edit Lock (tryb odtwarzania włączony na kontrolerze) | |
Robot malarski YASKAWA MPX2600 Zastosowania:
Dozowanie, malowanie
Ładunek możemy dostarczyć do firmy transportowej w ciągu 3 dni od otrzymania ładunku z zakładu
Wszelkie pytania, proszę nie wahaj się ze mną skontaktować.
