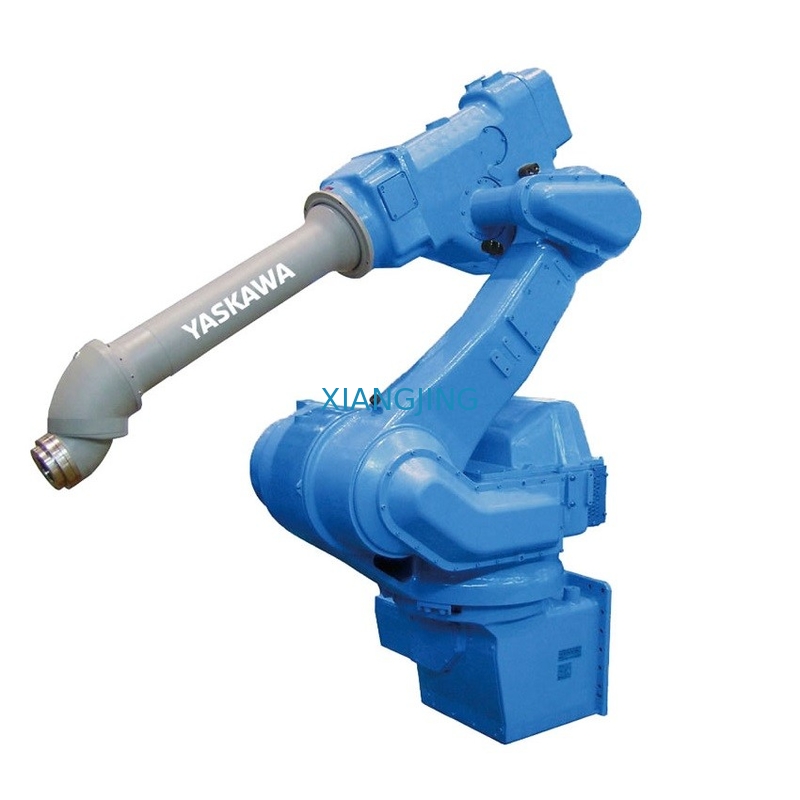

Yaska EPX2800 6-osiowe szybkie ramię robota do malowania z kontrolerem NX100-FM
Szczegóły Produktu:
| Miejsce pochodzenia: | Szanghai Chiny |
| Nazwa handlowa: | YASKAWA |
| Orzecznictwo: | CE |
| Numer modelu: | EPX2800 |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | <i>YASKAWA EPX2800 industrial robot arm standard packing, WG:650 KG</i> <b>Standardowe opakowanie ra |
| Możliwość Supply: | 10 sztuk / sztuk na miesiąc |
|
Szczegóły informacji |
|||
| Serwis pogwarancyjny: | Wsparcie techniczne wideo, wsparcie online, części zamienne | Obowiązujące branże: | Hotele, sklepy odzieżowe, sklepy z materiałami budowlanymi, zakłady produkcyjne, naprawy maszyn, fab |
|---|---|---|---|
| Lokalna lokalizacja usługi: | Żaden | Lokalizacja salonu: | Żaden |
| Stan: | Nowy | Zapewniona obsługa posprzedażna: | Instalacja w terenie, uruchomienie i szkolenie, Konserwacja i naprawa w terenie, Wsparcie techniczne |
| Nazwa produktu: | EPX2800 Wszechstronne ramię robota do szybkiego malowania | Liczba osi: | 6 |
| Maksymalny ładunek: | 20 kg | Maksymalny zasięg poziomy: | 2779mm |
| Maksymalny zasięg w pionie: | 4582mm | Powtarzalność ułożenia (ISO 9283): | ±0,5 mm |
| kontroler: | Sterownik NX100-FM | Pozycja montażowa: | podłoga |
| Gwarancja: | 1 rok | Port: | Szanghaj |
| High Light: | Ramię robota do malowania Yaska,ramię robota do malowania o dużej prędkości,ramię robota do malowania o dużej prędkości |
||
opis produktu
EPX2800 Wszechstronne 6-osiowe, szybkie, precyzyjne ramię robota do malowania/ramię robota dozującego z kontrolerem NX100-FM dla Yaskawa Motoman
Główne dane techniczne:
Model: EPX2800
Maksymalny zasięg poziomy: 2779 mm
Maksymalna pionowazasięg:4582mm
Maksymalna ładowność: 20 kg
Powtarzalność ułożenia: ± 0,5 mm
Liczba osi:6
Waga: 650 kg
EPX2800Wstęp:
1. Robotyka Motoman jest globalnalider z dużym robotem lakierniczymzainstaluj bazę
2. Wysoka ładowność nadgarstka/górnego ramieniamożliwość montażu farbysprzęt do aplikacji
3. Łatwy w użyciu ekran dotykowynaucz wisiorek
4. MotoSim
Symulacja EGoprogramowanie (opcjonalnie)1. Szybki, wszechstronny sześcioosiowy robot EPX2800 jest idealny do motoryzacji i innych
zastosowania powłok przemysłowych.
2. Oferuje doskonałą wydajność i tworzy gładkie, spójne wykończenie z wyjątkowym
wydajność do malowania i dozowania aplikacji.
3. Pusta konstrukcja nadgarstka jest idealna do malowania wyprofilowanych części, takich jak wnętrze/na zewnątrz
powierzchnie;doskonale nadaje się do mocowania aplikatorów do urządzeń natryskowych.Średnica wewnętrzna
wynosi 70 mm (2,75 cala). Unika się kolizji między wężem a częściami/uchwytami;
zapewnia optymalny czas cyklu i zasięg/dostęp robota.
4. Factory Mutual (FM) zatwierdzone dla klasy 1, Div.1 zastosowanie w niebezpiecznych środowiskach.
5. Ładowność 20 kg (44,1 funta);2779 mm (109,4") zasięg poziomy; 4582 mm
Zasięg pionowy (180,4"); powtarzalność ±0,5 mm (±0,02").
6. Wysoce elastyczna, kompaktowa konstrukcja.
1. Zawiera specyficzne dla aplikacji oprogramowanie do aplikacji lakierniczych.
2. Koordynuje pracę robota i urządzeń malarskich, w tym pistoletu natryskowego.
3. Obsługuje instrukcje sterowania pistoletem, takie jak start/stop natryskiwania i warunki malowania.
4. Wszystkie parametry pozycji malowania można archiwizować i zapisywać.
5. Obsługuje standardowe sieci (takie jak DeviceNet, ControlNet, Profibus-DP i
Interbus-S), umożliwiający podłączenie do sterowników urządzeń lakierniczych i linii produkcyjnej
kontrolerów.
Aplikacje:
malowanie i dozowanie
| Specyfikacja EPX2800 | ||
| Struktura | Typ pionowego ramienia przegubowego | |
| Kontrolowana oś | 6 | |
| Payload | 20kg | |
| Zasięg w pionie | 4582 mm | |
| Zasięg w poziomie | 2779 mm | |
| Powtarzalność | ±0,5 mm | |
| maksymalny zakres ruchu |
Oś S (Toczenie/Sweep) L-Oś (dolne ramię) U-Oś (górne ramię) (względny kąt dolnego ramienia) Oś R (rolka na nadgarstek) Oś B (zgięcie/skok/odchylenie) Oś T (nadgarstek/skręt) |
±150º +120º/-45º +90º/-85º
±360º±360º ±360º |
| Maksymalna prędkość | 2,0 m/s | |
| Przybliżona masa | 650 kg | |
| Hamulce | Wszystkie osie | |
| Pobór mocy | 5 kVA | |
| Dopuszczalny moment |
Oś R Oś B Oś T |
77,4 N·M 49,9N·M 19,6N·M |
| Dopuszczalny moment bezwładności |
Oś R Oś B Oś T |
2,45 kg·m2 1,20 kg·m2 0,20 kg·m2 |
| Montowanie | Piętro | |
| Specyfikacja sterownika NX100-FM | ||
| Struktura | Wolnostojący, zamknięty typ | |
| Wymiar | 500(sz)X1400(wys)X550d | |
| Przybliżona masa | 120kg | |
| System chłodzenia | Chłodzenie pośrednie | |
| Temperatura otoczenia |
Podczas pracy: 0ºC-40C Podczas transportu i przechowywania:0ºC-40C |
|
| Wilgotność względna | 90% maks.bez kondensacji | |
| Podstawowe wymagania dotyczące zasilania | Opcjonalny transformator zewnętrzny umożliwia 240/480/575 VAC przy 50/60 Hz | |
| Grunt |
Rezystancja uziemienia: ≤100 omów Wymagane oddzielne podłoże |
|
| Cyfrowe we/wy | Sygnały specjalistyczne: 28 wejść i 7 wyjść Sygnały ogólne: 40 wejść i 40 wyjść (Przydział specjalny: 24 wejścia cyfrowe/0 i 4 wyjścia; Przydział ogólny: 16 wejść i 16 wyjść)Maks.I/O (opcjonalnie): 4096 wejść i 4096 wyjść |
|
| Informacja zwrotna o pozycji | Przez enkoder absolutny | |
| Jednostki napędowe | Pakiety serwo do serwosilników prądu przemiennego | |
| Przyspiesz/Zwolnij | Sterowanie serwo programowe | |
| Pojemność programu |
PRACA: 600 000 kroków;10 000 instrukcji Równoczesna drabinka we/wy: 10 000 kroków |
|
| Opcje magistrali polowej |
CC Link, DeviceNet, Ethernet, EtherNetlP, EtherCAT, PROFINET |
|
| Ethernet | 10 baza T/100 baza TX | |
| Nie dopuścić | Kontrolowane zatrzymanie | |
| Bezpieczeństwo | Dwukanałowe przyciski zatrzymania awaryjnego, 3-pozycyjny włącznik, spełniają normy bezpieczeństwa ANSI/RIAR15.06-1999 i kanadyjskie | |
| Wisiorek Wym.(mm) | 169 (szer.) x 314,5 (wys.) x 50 (gł.) | |
| Masa wisiorka | 0,99 kg | |
| Przyciski odtwarzania na zawieszce | Teach, Play, Remote, Servo On, Start, Hold, Emergency Stop, Edit Lock (tryb odtwarzania włączony na kontrolerze) | |
